產品優點:
1.基本結構類似于雙向密封刀閘閥，不同之處，閥體由兩片組合并用螺絲連接形成一體
2.雙向密封，零泄漏，承受高壓差和全通徑,可達到最大流量的閥門
3.無凹槽閥座設計，防止介質在密封面聚積，避免因介質聚積造成密封面漏水或閘板卡阻現象
4.彈性閥座U形設計，嵌入到閥體內部與閘板相互吻合，閘板上下運動，摩擦力小，大大延長了閥座使用壽命,并且達到雙向密封
5.產品廣泛用于城市污水處理、造紙、礦山排渣這些領域
主要性能規范：
| 公稱壓力PN（MPa) | 試驗壓力（MPa) | 適用介質 | 工作溫度（℃） | |
殼體 | 密封 | |||
0.6 | 0.9 | 0.66 | 煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液 | ≤100℃ |
1.0 | 1.5 | 1.1 | ||

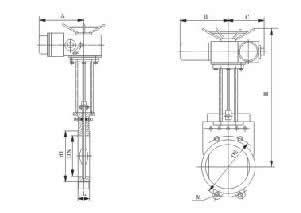

主要外形及連接尺寸(mm)
| 公稱通徑mm | L | D | D1 | H | n-M | |
PN0.6 | PN1.0 | |||||
50 | 48 | 48 | 125 | 100 | 335 | 4-M16 |
65 | 48 | 48 | 145 | 120 | 363 | 4-M16 |
80 | 50 | 50 | 160 | 135 | 395 | 4-M16 |
100 | 50 | 50 | 180 | 155 | 465 | 8-M16 |
125 | 50 | 50 | 210 | 185 | 530 | 8-M16 |
150 | 60 | 60 | 240 | 210 | 630 | 8-M20 |
200 | 60 | 60 | 295 | 265 | 750 | 8-M20 |
250 | 70 | 70 | 350 | 318 | 900 | 12-M20 |
300 | 70 | 80 | 400 | 368 | 1120 | 12-M20 |
350 | 80 | 80 | 460 | 430 | 1260 | 16-M20 |
400 | 90 | 90 | 515 | 482 | 1450 | 16-M22 |
450 | 90 | 120 | 565 | 532 | 1600 | 20-M22 |
500 | 90 | 130 | 620 | 585 | 1800 | 20-M22 |
600 | 140 | 140 | 725 | 685 | 2300 | 20-M27 |
700 | 140 | 140 | 840 | 800 | 2500 | 24-M27 |
800 | 190 | 190 | 950 | 898 | 2800 | 24-M30 |
900 | 203 | 203 | 1050 | 1005 | 3100 | 28-M30 |
1000 | 216 | 216 | 1160 | 1115 | 3400 | 28-M30 |
1200 | 254 | 254 | 1380 | 1325 | 3600 | 32-M36 |
